Description
Sony SL-HFR70 (also covers SL-F105) SuperBeta / Beta Hi-Fi VCR Japanese service manual.

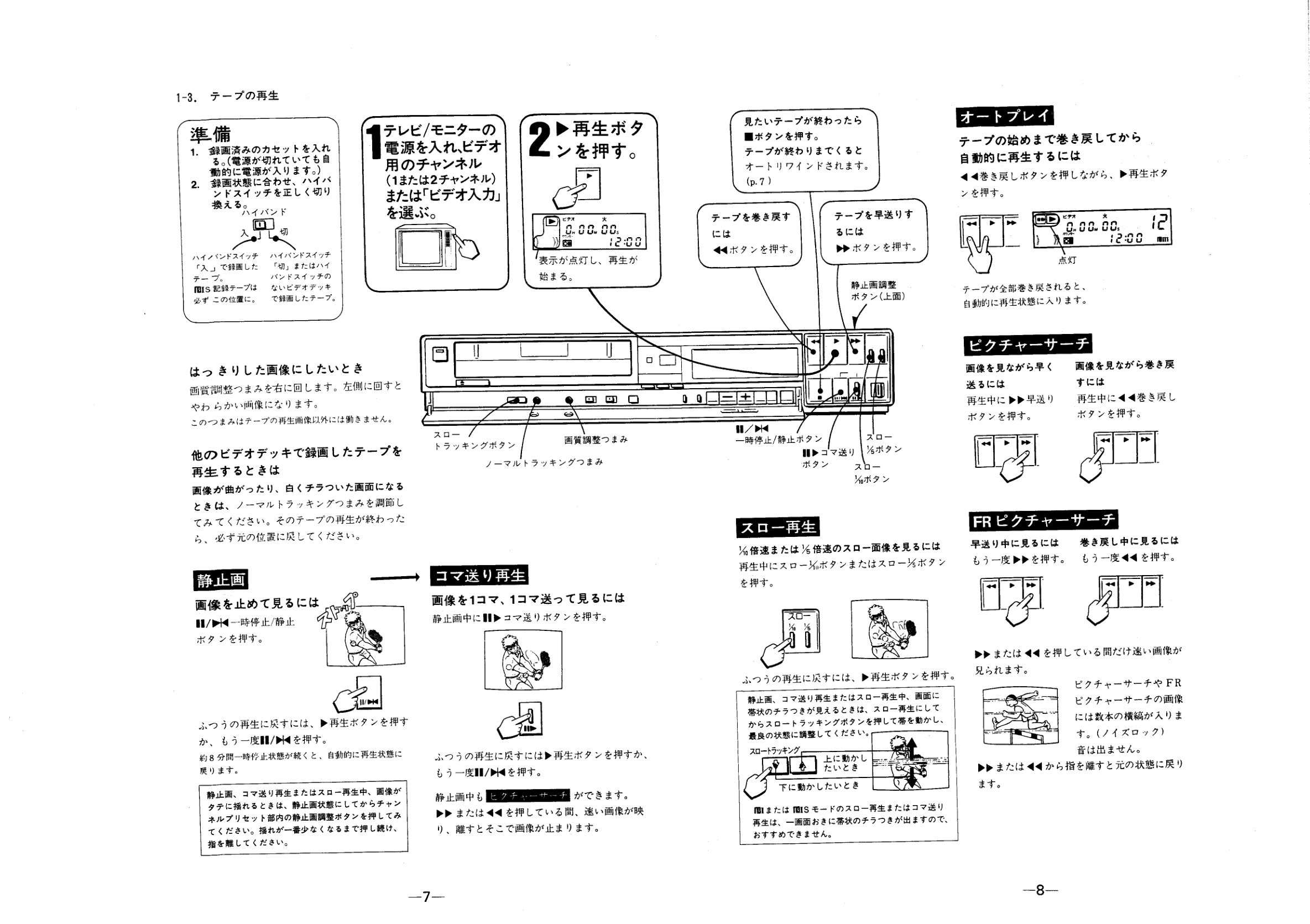

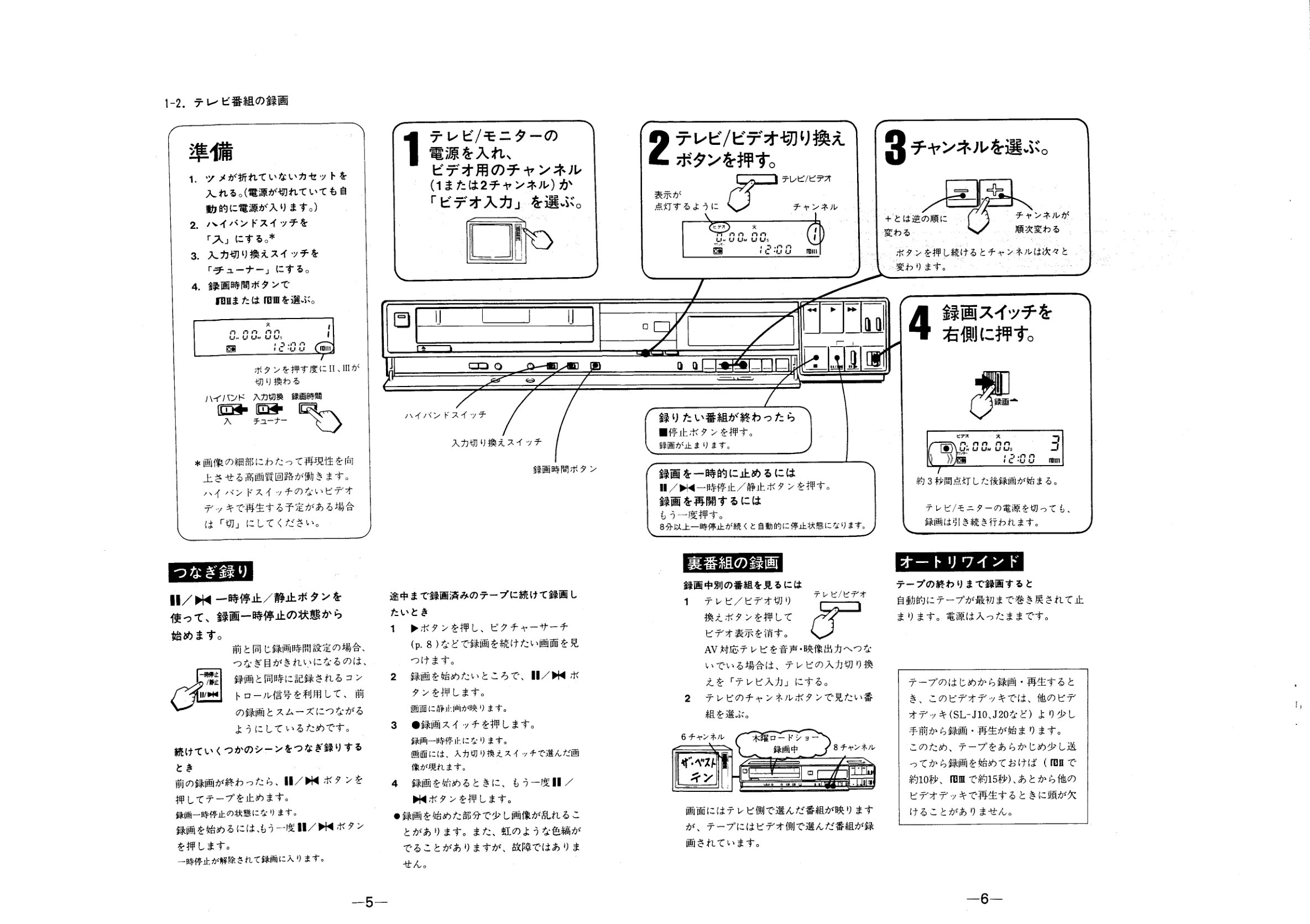

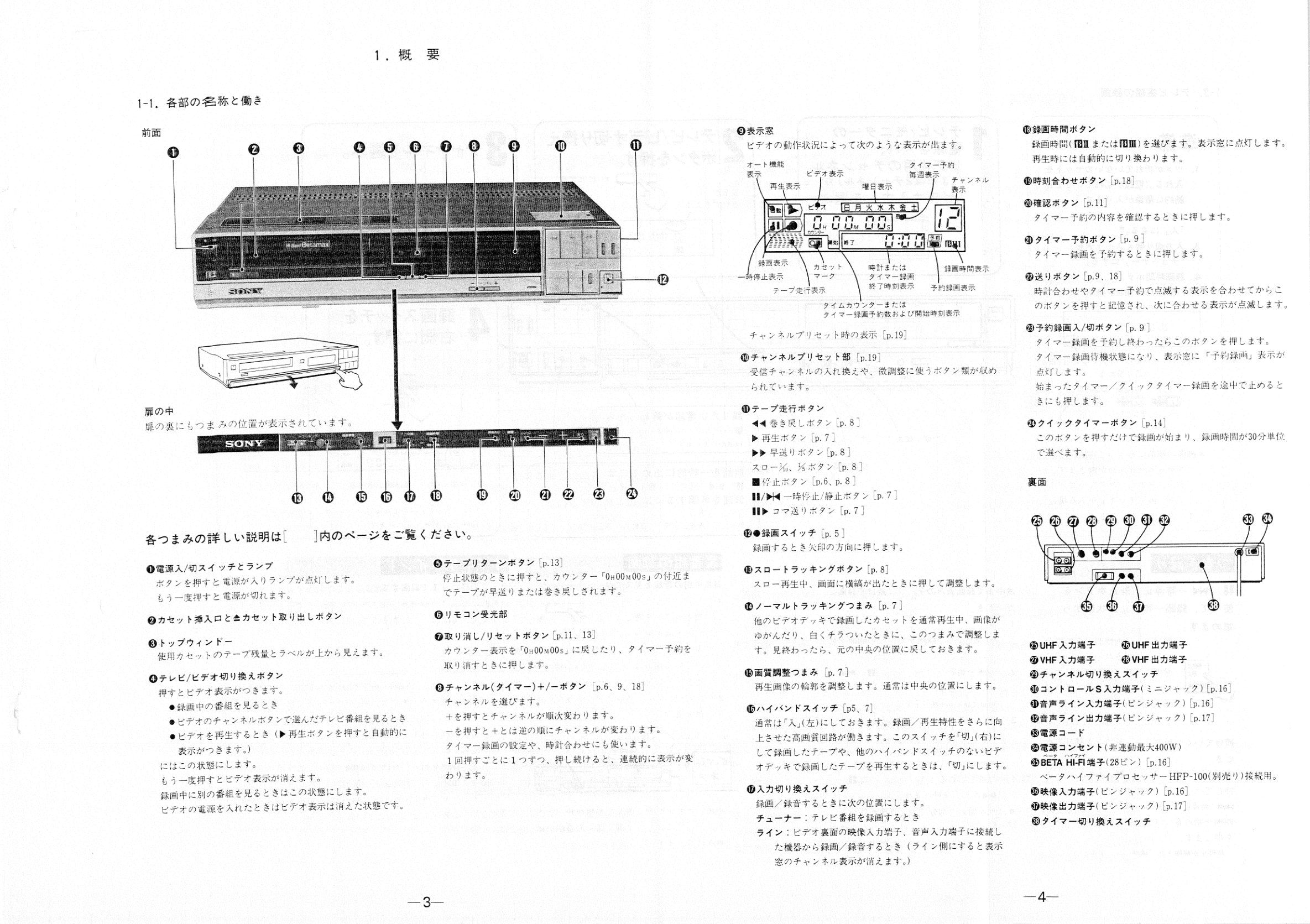

- 1. 概要: 各部の名称と働き; テレビ録画; テープ再生; タイマー録画; カウンター; クイックタイマー; ベータハイファイ; テープ編集; 時計設定; チャンネル設定
- 操作部: 前面／扉内（ハイバンド, 入力切換, トラッキング／画質, スロートラッキング, クイックタイマー）; 表示窓; 裏面（VHF/UHF, Control S, LINE, ACコンセント, 28ピン・ベータハイファイ／HFP-100）
- 2. 外し方: フロントパネル／ケース; MF-5, SA-10, MF-3, RY-5 ほか; 電源ブロック; FLメカ／リールベース
- 3-4. ブロック／回路図・プリント図: ビデオ・サーボ・システム制御／タイマー・音声・チューナー・電源; RY-5, SA-10, MI-5/6, MF-3/4/5, LM-16, キャプスタン／リールモーター, TI-5, PS-77, SW-41 等
- 5. 調整; リモコン RMT-130; SL-HFR70 追補（MELF部品等）; SL-F105 サービスガイド
Pages: 138 · File size: 43.23 MB
Price covers PayPal base fee, per-page processing, and archive storage/transfer. Instant download only (no printed manuals).
